CARACTERISTICI TEHNICE
Suportul de bază şi conductele sunt realizate din oţel galvanizat. Pe conductele de refulare se pot monta două butelii cu membrană din cauciuc alimentar, de tip vertical. Fiecare pompă este prevăzută cu câte doi robineţi cu bilă (câte unul pe refulare şi aspiraţie) şi cu o supapă de reţinere.
- tensiune de alimentare V/3Ph 400±10%/50Hz;
- curentul absorbit în sarcină A 5,8;
- putere instalata kW 0,9+0,9;
- diametrul de aspiraţie 2 ";
- diametrul de refulare 1½ ";
- dimensiuni mm 600x621x688,5;

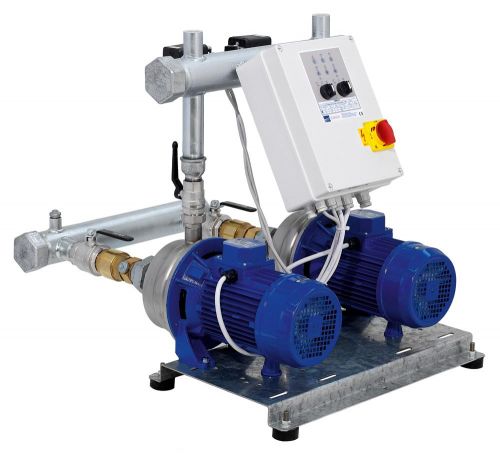

Grupul de pompare este echipat cu doua pompe centrifugale model 2CDX 70/12 având următoarele particularităţi:
- presiunea maximă de lucru bar 8;
- temperatura maximă a lichidului de lucru ºC 35;
- adâncimea max. de aspiraţie m 6-7;
- clasa de izolaţie F;
- clasa de protecţie IP 55;
- corpul pompei inox AISI 304;
- carcasa motorului aliaj de aluminiu;
- turbina si difuzorul inox AISI 304;
- presetupa ceramică/grafit/NBR;
- ax rotor inox conform AISI 303;
- motor electric asincron cu 2 poli
- serviciu continuu S1
TABLOUL ELECTRIC DE COMANDĂ:
Este prevăzut cu:
- circuit de comandă cu tensiune joasă;
- controlul pompelor este realizat de două presostate;
- prevăzut cu conexiuni pentru presostat de minimă presiune sau flotor cu scopul protejării pompelor împotriva funcţionării fără apă;
- prevăzut cu siguranţe de protecţie pentru circuitul de alimentare principal si cel de comandă;
- clasa de protecţie IP55;
- comutator selecţie mod de funcţionare: AUTOMAT-STOP-MANUAL;
- buton RESET protecţie termică.
- LED-uri indicatoare:
- prezenţă tensiune;
- funcţionare pompă;
- alarmă nivel;
- protecţie termică;
- dispozitiv de inversare a ordinii de intrare în funcţionare a pompelor.
PERFORMANTE
| Debit refulat | l/min | 0 | 40 | 80 | 120 | 160 |
| m³/h | 0 | 2,4 | 4,8 | 7,2 | 9,6 |
| H refulare [m] | 48 | 44,5 | 40,3 | 35,2 | 29 |
PRINCIPIUL DE FUNCTIONARE
La deschiderea unui robinet din instalaţie, presiunea din reţea tinde să scadă, fapt ce duce la închiderea contactelor presostatului care este reglat la presiune mai mare, astfel încât se dă comanda pentru pornirea uneia dintre electropompe.
Daca debitul solicitat este mai mare decât cel furnizat de pompă, atunci presiunea din instalaţie continuă să scadă până la cuplarea celuilalt presostat şi pornirea celei de-a doua electropompe.
Închiderea robinetului sau reducerea debitului consumat duce la creşterea presiunii din reţea astfel încât pompele se opresc. Alternând ordinea de funcţionare a pompelor se poate echilibra numărul de ore de funcţionare al acestora.
Conectând în sistem un flotor montat în bazinul din care se aspira apa sau un presostat de minimă presiune (montat pe traseu de refulare), se elimină una din cauzele principale de defectare a pompelor şi anume funcţionarea fără apă.
APLICATII
Datorită avantajelor pe care le au, grupurile de pompare pot fi folosite la creşterea presiunii în reţelele de apă, alimentarea cu apă a unităţilor care necesită un consum mare de apă, în instalaţiile de stingere a incendiilor.
GARANTIE: 24 LUNI !
,
,
